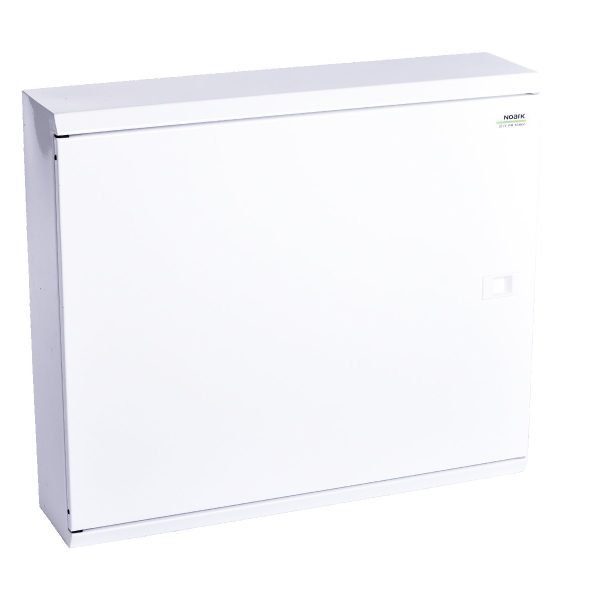

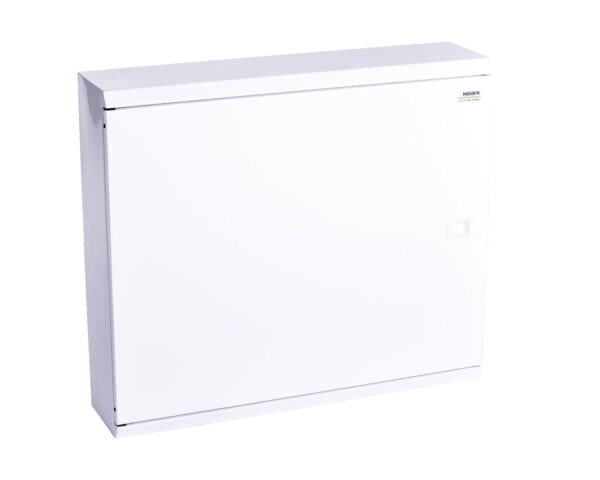

109814 Tablouri metalice de distribuţie EMFS2 48W

SKU: 109814
In Stoc

823,00 lei

In Stoc
Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Categorie:
Tags:

Descriere

Caracteristici

PARAMETRU VALOARE
Modelul capacului Închis
Tipul capacului Ușă
Material carcasă Oțel
Grad de protecție (IP) IP30
Cu lacăt NU
Număr de rânduri 2
Extensie posibilă NU
Culoare Alb
Distanța dintre echipamentele modulare 24
Lățime 566
Adâncime montare 0
Număr RAL 9003
Metodă de montare Montaj aparent
Capac/ușă transparentă NU
Șină DIN DA
Înălțime 489
Versiune EMC NU
Adâncime 137
Cu placă de montare NU

Brand

NOARK

Recenzii

Nu există recenzii până acum.

Fii primul care adaugi o recenzie la „109814 Tablouri metalice de distribuţie EMFS2 48W”

Adresa ta de email nu va fi publicată. Câmpurile obligatorii sunt marcate cu *

Quick Comparison

Settings109814 Tablouri metalice de distribuţie EMFS2 48W removeTablou electric aplicat pentru exterior Noark IP65 PHS 12T removeEasy9 Intreruptor automat 1P+N 4500 C 20A removeDescarcator Modular Iprd65R, 3P+N, 350V, cu Transfer de La Distanta DL65601 Schneider Electriccd removeEasy9 Intreruptor automat 1P+N 4500 C 25A removeEasy9 RCBO 3P+N 4500 AC 30mA C 10 remove
SKU109814101494EZ9P32620A9L65601EZ9P32625EZ9D32710
Rating
Price823,00 lei143,81 lei25,18 lei596,76 lei27,44 lei301,84 lei
Stock
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
AvailabilityIn StocIn StocIn StocIn StocIn StocIn Stoc
Add to cart

Adaugă în coș

Adaugă în coș

Adaugă în coș

Adaugă în coș

Adaugă în coș

Adaugă în coș

Description
Content

Caracteristici

PARAMETRU VALOARE
Modelul capacului Închis
Tipul capacului Ușă
Material carcasă Oțel
Grad de protecție (IP) IP30
Cu lacăt NU
Număr de rânduri 2
Extensie posibilă NU
Culoare Alb
Distanța dintre echipamentele modulare 24
Lățime 566
Adâncime montare 0
Număr RAL 9003
Metodă de montare Montaj aparent
Capac/ușă transparentă NU
Șină DIN DA
Înălțime 489
Versiune EMC NU
Adâncime 137
Cu placă de montare NU
Noark IP65 PHS 12T este un cofret electric etanş destinat aplicaţiilor ce necesită protecţie ridicată împotriva intermperiilor. Dotări:
  • Carcasă de plastic alb
  • Uşă din plastic transparent
  • Şină DIN
  • Terminale N + PE
  • Capac frontal cu decupaje
  • Obturatoare pentru spaţiile libere
  • Accesorii pentru montaj
Specificaţii electrice:
Conformitate EN 60670, EN 62208
Tensiune nominală 400 Vca 1500 Vcc
Tensiunea nominală de izolare 690 Vca 1500 Vcc
Curent nominal 63 A
Frecvenţă de lucru 50 Hz
Clasă de protecţie II
Putere maximă disipată de dispozitivele instalate în cofret 16 W (la 30 °C)
Caracteristici mecanice:
Capacitate 12 module
Dimensiuni 259 × 319 × 144 mm
Grad de protecţie la intemperii IP65 (praf şi picături de apă)
Test cu fir incandescent 650°C
Rezistenţa la impact mecanic IK08
Tip plastic fară halogeni, culoare albă, rezistent la ultraviolete, material acrylonitrile acrylic styrene
Temperatură -25°C – +60°C
gama Easy9
domeniu de utilizare al dispozitivului Protectie
tip produs sau componenta Miniature circuit-breaker
Poli 1P + N
numarul polilor protejati 1
[In] curent nominal 20 A
tip retea electrica C.a.
tehnologie unitate de declansare Termo-magnetic
cod pentru curba C
capacitate de rupere 4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1
adecvare pentru izolatie Da conformitate cu SR EN 60898-1
Suplimentare
frecventa retea electrica 50 Hz
[Ue] tensiune nominala de functionare 230 V c.a. 50 Hz
limita de declansare magnetica 5...10 x In
clasa de limitare 3
[Ui] tensiune nominala de izolatie 440 V
[Uimp] tensiune nominala de tinere la impuls 4 kV
indicator de pozitie contact Da
tip de control Comutare
semnalizare locala Fara
mod de montare Clipsabil
suport de montare Sina DIN
pasi de 9 mm 2
inaltime 81 mm
latime 18 mm
adancime 78 mm
durabilitate mecanica 10000 cic
durabilitate electrica 4000 cic
conexiuni - borne Terminal tip tunel (sus sau jos) 1…16 mm² rigid Terminal tip tunel (sus sau jos) 1…16 mm² flexibil
cuplu de strangere 2 N.m sus sau jos
protectie de scurgere la pamant Fara
Mediu
standarde SR EN 60898-1
grad de protectie IP IP20 IP40 (carcasa modulara)
grad de poluare 2
categorie de supratensiune III
tropicalizare 2 conformitate cu IEC 60068-2-30
umiditate relativa 95 % la 55 °C
temperatura ambientala de functionare -25…60 °C
temperatura de depozitare -40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 1,500 cm
Latime prima forma de impachetare 7,100 cm
Lungime prima forma de impachetare 8,700 cm
Greutate prima forma de impachetare 113,300 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 12
Inaltime a doua forma de impachetare 7,500 cm
Latime a doua forma de impachetare 9,000 cm
Lungime a doua forma de impachetare 22,500 cm
Greutate a doua forma de impachetare 1,403 kg
Unitate de masura pentru a treia forma de impachetare S03
Numar unitati in a treia forma de impachetare 144
Inaltime a treia forma de impachetare 30,000 cm
Latime a treia forma de impachetare 30,000 cm
Lungime a treia forma de impachetare 40,000 cm
Greutate a treia forma de impachetare 17,252 kg
Gama de produse Acti9
nume produs Acti9 iPRD
tip produs sau componenta Descărcător cu cartuş debroşabil
nume scurt al dispozitivului IPRD65r
domeniu de utilizare al dispozitivului Distributie
standarde SR EN 61643-11:2012 IEC 61643-12:2011
certificari produs UE
etichete privind calitatea NF KEMA-KEUR
descriere poli 3P + N
semnalizare de la distanta Cu
compozitie contacte de semnalizare 1 SD (1 C/O)
tip descarcator de supratensiune Retea de distributie a energiei electrice
sistem de impamantare TN-S TT
Suplimentare
tip clasa descarcator de supratensiune Tip 2
tehnologie pentru descarcator de supratensiune MOV + GDT
[Ue] tensiune nominala de functionare 230/400 V c.a. (+/- 10 %) la 50/60 Hz
[In] nominal discharge current Mod comun 20 kA (L/PE) Mod comun 20 kA (N/PE) Mod diferenţial 20 kA (L/N)
[Imax] maximum discharge current Mod comun 65 kA L/PE Mod comun 65 kA N/PE Mod diferenţial 65 kA L/N
[Uc] tensiunea maxima de functionare continua Mod comun 260 V N/PE Mod comun 350 V L/PE Mod diferenţial 350 V L/N
nivel de protectie la tensiune maxim [Up] Mod comun <1,5 kV tip 2 N/PE Mod diferenţial <1,5 kV tip 2 L/N
[Ut] Supratensiune temporara 337 V L/N 5 s încercare 1200 V N/PE 200 ms mod defectare în siguranță 442 V L/PE 5 s încercare 1453 V L/PE 200 ms mod defectare în siguranță
tip dispozitiv de deconectare Întreruptorul asociat iC60N 50 A curbă C - Icu 10 kA Întreruptorul asociat iC60H 50 A curbă C - Icu 15 kA Întreruptorul asociat NG125N 50 A curbă C - Icu 25 kA Întreruptorul asociat NG125H 100 A curbă C - Icu 36 kA Întreruptorul asociat NG125L 100 A curbă C - Icu 50 kA Associated fuse gG 80 A - Icu 50 kA
tensiune circuit de semnalizare 0,25 A 250 V c.a. 50/60 Hz
mod de montare Clipsabil (sina DIN)
pasi de 9 mm 8
inaltime 85 mm
latime 72 mm
adancime 69 mm
greutate produs 0,492 kg
culoare Alb (RAL 9003)
[Ipe] Ground residual current 0,003 mA 0,6 mA
conexiuni - borne Terminal tip tunel (partea de jos) 2,5…35 mm² Terminal tip tunel (partea superioara) 2,5…35 mm²
cuplu de strangere 2,5 N.m
Mediu
grad de protectie IK IK03 conformitate cu IEC 62262
umiditate relativa 5…95 %
altitudine de functionare 2000 m
temperatura ambientala de functionare -25…60 °C
temperatura de depozitare -40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 8,0 cm
Latime prima forma de impachetare 8,0 cm
Lungime prima forma de impachetare 9,0 cm
Greutate prima forma de impachetare 519,0 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 3
Inaltime a doua forma de impachetare 9 cm
Latime a doua forma de impachetare 10 cm
Lungime a doua forma de impachetare 27 cm
Greutate a doua forma de impachetare 1,623 kg
Unitate de masura pentru a treia forma de impachetare S03
Numar unitati in a treia forma de impachetare 27
Inaltime a treia forma de impachetare 30 cm
Latime a treia forma de impachetare 30 cm
Lungime a treia forma de impachetare 40 cm
Greutate a treia forma de impachetare 15,123 kg
gama Easy9
domeniu de utilizare al dispozitivului Protectie
tip produs sau componenta Miniature circuit-breaker
Poli 1P + N
numarul polilor protejati 1
[In] curent nominal 25 A
tip retea electrica C.a.
tehnologie unitate de declansare Termo-magnetic
cod pentru curba C
capacitate de rupere 4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1
adecvare pentru izolatie Da conformitate cu SR EN 60898-1
Suplimentare
frecventa retea electrica 50 Hz
[Ue] tensiune nominala de functionare 230 V c.a. 50 Hz
limita de declansare magnetica 5...10 x In
clasa de limitare 3
[Ui] tensiune nominala de izolatie 440 V
[Uimp] tensiune nominala de tinere la impuls 4 kV
indicator de pozitie contact Da
tip de control Comutare
semnalizare locala Fara
mod de montare Clipsabil
suport de montare Sina DIN
pasi de 9 mm 2
inaltime 81 mm
latime 18 mm
adancime 78 mm
durabilitate mecanica 10000 cic
durabilitate electrica 4000 cic
conexiuni - borne Terminal tip tunel (sus sau jos) 1…16 mm² rigid Terminal tip tunel (sus sau jos) 1…16 mm² flexibil
cuplu de strangere 2 N.m sus sau jos
protectie de scurgere la pamant Fara
Mediu
standarde SR EN 60898-1
grad de protectie IP IP20 IP40 (carcasa modulara)
grad de poluare 2
categorie de supratensiune III
tropicalizare 2 conformitate cu IEC 60068-2-30
umiditate relativa 95 % la 55 °C
temperatura ambientala de functionare -25…60 °C
temperatura de depozitare -40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 1,600 cm
Latime prima forma de impachetare 7,100 cm
Lungime prima forma de impachetare 8,700 cm
Greutate prima forma de impachetare 116,700 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 12
Inaltime a doua forma de impachetare 8,000 cm
Latime a doua forma de impachetare 9,200 cm
Lungime a doua forma de impachetare 22,500 cm
Greutate a doua forma de impachetare 1,442 kg
Unitate de masura pentru a treia forma de impachetare S03
Numar unitati in a treia forma de impachetare 144
Inaltime a treia forma de impachetare 30,000 cm
Latime a treia forma de impachetare 30,000 cm
Lungime a treia forma de impachetare 40,000 cm
Greutate a treia forma de impachetare 17,737 kg
Gama Easy9
Tip produs sau componenta Residual current breaker with overcurrent protection (RCBO)
Poli 3P + N
pozitie neutrului Stanga
numarul polilor protejati 3
[In] curent nominal 10 A
Tip retea electrica C.a.
tehnologie unitate de declansare Termo-magnetic
cod pentru curba C
sensibilitatea legaturii la pamant 30 mA
temporizare protectie pentru scurgeri la pamant Instantaneu
clasa de protectie pentru scurgeri la pamant Type AC
capacitate de rupere 4500 A
Suplimentare
domeniu de utilizare al dispozitivului Protectie
locatia dispozitivului in sistem Iesire
frecventa retea electrica 50 Hz
[Ue] tensiunea de functionare 400 V c.a. 50 Hz
limita de declansare magnetica 5...10 x In
capacitate nominala de rupere si realizare 4500 A
[Uimp] tensiune nominala de tinere la impuls 4 kV
indicator de pozitie contact Da
tip de control Comutare
suport de montare Sina DIN
mod de montare Clipsabil
Numar de pasi de 9mm pe rand 10
inaltime 91 mm
latime 90 mm
adancime 72,5 mm
durabilitate mecanica 10000 cic
durabilitate electrica 4000 cic
conexiuni - borne Terminal tip tunel (sus sau jos) 1…16 mm² rigid Terminal tip tunel (sus sau jos) 1…16 mm² flexibil
cuplu de strangere 2 N.m sus sau jos
protectie de scurgere la pamant Inglobat
Mediu
Standarde SR EN 61009-1
grad de protectie IP IP20 IP40 (carcasa modulara)
tropicalizare 2 conformitate cu IEC 60068-2-30
umiditate relativa 95 % la 55 °C
temperatura ambientala de functionare -5…60 °C
temperatura de depozitare -40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 8,5 cm
Latime prima forma de impachetare 11,5 cm
Lungime prima forma de impachetare 12,5 cm
Greutate prima forma de impachetare 549 g
Unitate de masura pentru a doua forma de impachetare S03
Numar unitati in a doua forma de impachetare 16
Inaltime a doua forma de impachetare 30 cm
Latime a doua forma de impachetare 30 cm
Lungime a doua forma de impachetare 40 cm
Greutate a doua forma de impachetare 9,217 kg
Unitate de masura pentru a treia forma de impachetare P12
Numar unitati in a treia forma de impachetare 128
Inaltime a treia forma de impachetare 45 cm
Latime a treia forma de impachetare 80 cm
Lungime a treia forma de impachetare 120 cm
Greutate a treia forma de impachetare 85,736 kg
Garanție contractuala
Garantie 18 luni
Weight
DimensionsNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplică
Additional information
