| Content |
| Gama de produse |
Acti9 |
| tip produs sau componenta |

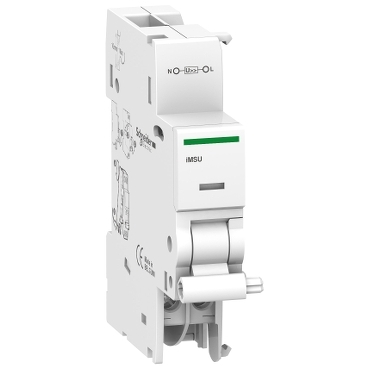

Bobină de supratensiune |
| nume scurt al dispozitivului |
IMSU |
| tensiune circuit de comanda |
230 V c.a. 50/60 Hz |
| prag tensiune de declansare |
255 V
275 V 3...15 s
300 V 1...5 s
350 V 0.25...0.75 s
400 V 0.07...0.2 s |
| pasi de 9 mm |
2 |
Suplimentare
| compatibilitate gama |
Acti 9 (Acti9 iC65)
Acti 9 (Acti9 ARA)
Acti 9 (Acti9 iDPN Vigi)
Acti 9 (Acti9 iID)
Acti 9 (Acti9 iSW-NA)
Acti 9 (Acti9 RCA)
Acti 9 (Acti9 iDPN (China version))
Acti 9 (Acti9 iC60) double terminals miniature circuit breaker
Acti 9 (Acti9 iC40) |
| semnalizare locala |
Indicator de acţionare |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| pieptene bare de distributie pe categorii de compatibilitate |
Top and bottom da |
| inaltime |
82,5 mm |
| latime |
18 mm |
| adancime |
68 mm |
| culoare |
Alb |
| conexiuni - borne |
Borna cu clema - 1 cablu(ri) 0,5…4 mm² - flexibil
Borna cu clema1…6 mm² - rigid |
| lungimea de dezizolare a cablului |
10 mm |
| cuplu de strangere |
1 N.m |
| Cod compatibilitate |
IMSU |
Mediu
| standarde |
EN 50550 |
| etichete privind calitatea |
CE |
| tropicalizare |
2 conformitate cu SR EN 60947-5-1 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-35…70 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
2,9 cm |
| Latime prima forma de impachetare |
8,2 cm |
| Lungime prima forma de impachetare |
9,5 cm |
| Greutate prima forma de impachetare |
80 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
8 |
| Inaltime a doua forma de impachetare |
8,7 cm |
| Latime a doua forma de impachetare |
10 cm |
| Lungime a doua forma de impachetare |
26,5 cm |
| Greutate a doua forma de impachetare |
747 g |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
72 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
6,694 kg |
Garanție contractuala
| Garantie |
18 luni |
|
| gama |
Easy9 |
| tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
| Poli |
1P + N |
| pozitie neutrului |
Stanga |
| numarul polilor protejati |
1 |
| [In] curent nominal |
16 A |
| tip retea electrica |
C.a. |
| tehnologie unitate de declansare |
Termo-magnetic |
| cod pentru curba |
C |
| sensibilitatea legaturii la pamant |
10 mA |
| temporizare protectie pentru scurgeri la pamant |
Instantaneu |
| clasa de protectie pentru scurgeri la pamant |
Type AC |
| capacitate de rupere |
4500 A |
Suplimentare
| domeniu de utilizare al dispozitivului |
Protectie |
| locatia dispozitivului in sistem |
Iesire |
| frecventa retea electrica |
50 Hz |
| [Ue] tensiunea de functionare |
230 V c.a. 50 Hz |
| limita de declansare magnetica |
5...10 x In |
| capacitate nominala de rupere si realizare |
4500 A |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| indicator de pozitie contact |
Da |
| tip de control |
Comutare |
| suport de montare |
Sina DIN |
| mod de montare |
Clipsabil |
| pasi de 9 mm |
4 |
| inaltime |
82 mm |
| latime |
36 mm |
| adancime |
70,5 mm |
| durabilitate mecanica |
10000 cic |
| durabilitate electrica |
4000 cic |
| conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere |
2 N.m sus sau jos |
| protectie de scurgere la pamant |
Inglobat |
Mediu
| standarde |
SR EN 61009-1 |
| grad de protectie IP |
IP20
IP40 (carcasa modulara) |
| tropicalizare |
2 conformitate cu IEC 60068-2-30 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-5…60 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
4,000 cm |
| Latime prima forma de impachetare |
8,500 cm |
| Lungime prima forma de impachetare |
10,000 cm |
| Greutate prima forma de impachetare |
206,000 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
60 |
| Inaltime a doua forma de impachetare |
30,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
12,798 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
480 |
| Inaltime a treia forma de impachetare |
45,000 cm |
| Latime a treia forma de impachetare |
80,000 cm |
| Lungime a treia forma de impachetare |
120,000 cm |
| Greutate a treia forma de impachetare |
114,384 kg |
|
| Gama de produse |
Easy9 |
| tip produs sau componenta |
Bobină de supratensiune |
| nume scurt al dispozitivului |
MSU |
| tensiune circuit de comanda |
230 V c.a. 50 Hz |
| tip de control |
Comutare |
| pasi de 9 mm |
2 |
Suplimentare
| compatibilitate gama |
Easy9 miniature circuit-breaker
Easy9 residual current breaker with overcurrent protection (RCBO) |
| [Ui] tensiune nominala de izolatie |
400 V |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| puterea consumata la mentinere in VA |
0,046 VA |
| varf de putere in VA |
128 VA |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| inaltime |
81 mm |
| latime |
18 mm |
| adancime |
68 mm |
| greutate produs |
66 g |
| culoare |
Gri (RAL 7035) |
| durabilitate mecanica |
20000 cic |
| durabilitate electrica |
10000 cic |
| conexiuni - borne |
Borna cu clema cu surub (partea inferioara)1,5…2,5 mm² - rigid
Borna cu clema cu surub (partea inferioara)1,5 mm² - flexibil |
| lungimea de dezizolare a cablului |
9 mm |
| cuplu de strangere |
1 N.m |
Mediu
| standarde |
EN 50550 |
| etichete privind calitatea |
CE
CMIM |
| grad de protectie IP |
IP20
IP40 |
| grad de protectie IK |
IK05 |
| grad de poluare |
3 |
| categorie de supratensiune |
III |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-35…70 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
2,9 cm |
| Latime prima forma de impachetare |
7,95 cm |
| Lungime prima forma de impachetare |
9,23 cm |
| Greutate prima forma de impachetare |
72,987 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
8 |
| Inaltime a doua forma de impachetare |
9 cm |
| Latime a doua forma de impachetare |
10 cm |
| Lungime a doua forma de impachetare |
27,8 cm |
| Greutate a doua forma de impachetare |
641,3 g |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
72 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
6,213 kg |
|
| PARAMETRU |
VALOARE |
| Capac/ușă transparentă |
DA |
| Lățime |
215 |
| Adâncime |
112 |
| Șină DIN |
DA |
| Număr RAL |
|
| Versiune EMC |
NU |
| Număr de rânduri |
1 |
| Distanța dintre echipamentele modulare |
8 |
| Material carcasă |
Plastic |
| Adâncime montare |
0 |
| Cu placă de montare |
NU |
| Extensie posibilă |
NU |
| Culoare |
Alb |
| Metodă de montare |
Montaj aparent |
| Înălțime |
236 |
| Cu lacăt |
NU |
| Tipul capacului |
Ușă |
| Modelul capacului |
Închis |
| Grad de protecție (IP) |
IP40 |
|
| Gama |
Easy9 |
| domeniu de utilizare al dispozitivului |
Protectie |
| Tip produs sau componenta |
Miniature circuit-breaker |
| Poli |
1P + N |
| numarul polilor protejati |
1 |
| [In] curent nominal |
32 A |
| Tip retea electrica |
C.a. |
| tehnologie unitate de declansare |
Termo-magnetic |
| cod pentru curba |
C |
| capacitate de rupere |
4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1 |
| adecvare pentru izolatie |
Da conformitate cu SR EN 60898-1 |
Suplimentare
| frecventa retea electrica |
50 Hz |
| [Ue] tensiune nominala de functionare |
230 V c.a. 50 Hz |
| limita de declansare magnetica |
5...10 x In |
| clasa de limitare |
3 |
| [Ui] tensiune nominala de izolatie |
440 V |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| indicator de pozitie contact |
Da |
| tip de control |
Comutare |
| semnalizare locala |
Fara |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| Numar de pasi de 9mm pe rand |
2 |
| inaltime |
81 mm |
| latime |
18 mm |
| adancime |
78 mm |
| durabilitate mecanica |
10000 cic |
| durabilitate electrica |
4000 cic |
| conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere |
2 N.m sus sau jos |
| protectie de scurgere la pamant |
Fara |
Mediu
| Standarde |
SR EN 60898-1 |
| grad de protectie IP |
IP20
IP40 (carcasa modulara) |
| grad de poluare |
2 |
| categorie de supratensiune |
III |
| tropicalizare |
2 conformitate cu IEC 60068-2-30 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-25…60 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
2 cm |
| Latime prima forma de impachetare |
7,5 cm |
| Lungime prima forma de impachetare |
8,5 cm |
| Greutate prima forma de impachetare |
119 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
12 |
| Inaltime a doua forma de impachetare |
7,5 cm |
| Latime a doua forma de impachetare |
9 cm |
| Lungime a doua forma de impachetare |
22,5 cm |
| Greutate a doua forma de impachetare |
1,478 kg |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
144 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
18,147 kg |
Garanție contractuala
| Garantie |
18 luni |
|
| gama |
Easy9 |
| tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
| Poli |
3P + N |
| pozitie neutrului |
Stanga |
| numarul polilor protejati |
3 |
| [In] curent nominal |
32 A |
| tip retea electrica |
C.a. |
| tehnologie unitate de declansare |
Termo-magnetic |
| cod pentru curba |
C |
| sensibilitatea legaturii la pamant |
30 mA |
| temporizare protectie pentru scurgeri la pamant |
Instantaneu |
| clasa de protectie pentru scurgeri la pamant |
Type AC |
| capacitate de rupere |
4500 A |
Suplimentare
| domeniu de utilizare al dispozitivului |
Protectie |
| locatia dispozitivului in sistem |
Iesire |
| frecventa retea electrica |
50 Hz |
| [Ue] tensiunea de functionare |
400 V c.a. 50 Hz |
| limita de declansare magnetica |
5...10 x In |
| capacitate nominala de rupere si realizare |
4500 A |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| indicator de pozitie contact |
Da |
| tip de control |
Comutare |
| suport de montare |
Sina DIN |
| mod de montare |
Clipsabil |
| pasi de 9 mm |
10 |
| inaltime |
91 mm |
| latime |
90 mm |
| adancime |
72,5 mm |
| durabilitate mecanica |
10000 cic |
| durabilitate electrica |
4000 cic |
| conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere |
2 N.m sus sau jos |
| protectie de scurgere la pamant |
Inglobat |
Mediu
| standarde |
SR EN 61009-1 |
| grad de protectie IP |
IP20
IP40 (carcasa modulara) |
| tropicalizare |
2 conformitate cu IEC 60068-2-30 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-5…60 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
8,5 cm |
| Latime prima forma de impachetare |
11,5 cm |
| Lungime prima forma de impachetare |
12,5 cm |
| Greutate prima forma de impachetare |
574 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
16 |
| Inaltime a doua forma de impachetare |
30 cm |
| Latime a doua forma de impachetare |
30 cm |
| Lungime a doua forma de impachetare |
40 cm |
| Greutate a doua forma de impachetare |
9,596 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
128 |
| Inaltime a treia forma de impachetare |
45 cm |
| Latime a treia forma de impachetare |
80 cm |
| Lungime a treia forma de impachetare |
120 cm |
| Greutate a treia forma de impachetare |
88,768 kg |
Garanție contractuala
| Garantie |
18 luni |
|
Recenzii
Nu există recenzii până acum.
