Contactor, TeSys Deca, 3P(3NO), AC-3/AC-3e, <=440V, 95A, 24V AC 50/60Hz coil, screw clamp terminals LC1D95B7

SKU: LC1D95B7
In Stoc

Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Categorie:
Tags:

Descriere

Gama TeSys
gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor
Sarcina rezistiva
categorie de utilizare AC-3
AC-3e
AC-4
AC-1
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 25…400 Hz
[Ie] curent nominal de utilizare 95 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare
125 A (at <60 °C) at <= 690 V AC-1 for circuit de alimentare
95 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 24 V c.a. 50/60 Hz
Suplimentar
putere motor kW 25 kW at 220…230 V c.a. 50 Hz (AC-3)
45 kW at 380…400 V c.a. 50 Hz (AC-3)
45 kW at 415…440 V c.a. 50 Hz (AC-3)
55 kW at 500 V c.a. 50 Hz (AC-3)
45 kW at 660…690 V c.a. 50 Hz (AC-3)
15 kW at 400 V c.a. 50 Hz (AC-4)
25 kW at 220…230 V c.a. 50 Hz (AC-3e)
45 kW at 380…400 V c.a. 50 Hz (AC-3e)
45 kW at 415…440 V c.a. 50 Hz (AC-3e)
55 kW at 500 V c.a. 50 Hz (AC-3e)
45 kW at 660…690 V c.a. 50 Hz (AC-3e)
putere motor hp 7,5 CP at 120 V c.a. 60 Hz for 1 fază motors
15 CP at 230/240 V c.a. 60 Hz for 1 fază motors
30 CP at 200/208 V c.a. 60 Hz for 3 faze motors
30 CP at 230/240 V c.a. 60 Hz for 3 faze motors
60 CP at 460/480 V c.a. 60 Hz for 3 faze motors
60 CP at 575/600 V c.a. 60 Hz for 3 faze motors
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M11
capac de protectie Cu
[Ith] curent termic conventional in aer liber 10 A (at 60 °C) for circuit de semnalizare
125 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere 1100 A at 440 V c.a. for circuit de alimentare conforming to SR EN 60947
140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1
capacitate de rupere nominala 1100 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 1100 A 40 °C – 1 s for circuit de alimentare
800 A 40 °C – 10 s for circuit de alimentare
400 A 40 °C – 1 min for circuit de alimentare
135 A 40 °C – 10 min for circuit de alimentare
140 A – 100 ms for circuit de semnalizare
120 A – 500 ms for circuit de semnalizare
100 A – 1 s for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
200 A gG at <= 690 V coordination tip 1 for circuit de alimentare
160 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 0,8 mOhm – Ith 125 A 50 Hz for circuit de alimentare
puterea disipata pe pol 12,5 W AC-1
7,2 W AC-3
7,2 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 1000 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 8 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1,3 Mcycles contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20 Mcycles contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 4 Mcycles
durabilitate electrica 1,2 Mcycles 95 A AC-3
1,3 Mcycles 125 A AC-1
1,2 Mcycles 95 A AC-3e
tipul circuitului de comanda C.a. la 50/60 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0,8…1,1 Uc -40…55 °C operaţional c.a. 50 Hz
0,85…1,1 Uc -40…55 °C operaţional c.a. 60 Hz
0.3…0.6 Uc -40…70 °C eliminare c.a. 50/60 Hz
1…1.1 Uc 55…70 °C operaţional c.a. 50/60 Hz
consum de energie conectare in VA 245 VA 60 Hz cos phi 0,75 (at 20 °C)
245 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 26 VA 60 Hz cos phi 0,3 (at 20 °C)
26 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 6…10 W at 50/60 Hz
timp de functionare 20…35 ms închidere
6…20 ms deschidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni – borne Circuit de comanda: borne cu surub 2 1…2,5 mm² – cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…2,5 mm² – cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² – cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² – cable stiffness: solid fara terminale de cablu
Circuit de alimentare: conector 1 4…50 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: conector 2 4…25 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: conector 1 4…50 mm² – cable stiffness: flexibil cu pini
Circuit de alimentare: conector 2 4…16 mm² – cable stiffness: flexibil cu pini
Circuit de alimentare: conector 1 4…50 mm² – cable stiffness: solid fara terminale de cablu
Circuit de alimentare: conector 2 4…25 mm² – cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de comanda 1,2 N.m – pornit borne cu surub – cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,2 N.m – pornit borne cu surub – cu şurubelniţa Philips Nr. 2
Circuit de alimentare 12 N.m – pornit conector – cu şurubelniţa plat Ø 6 to Ø 8 mm
Circuit de alimentare 12 N.m – pornit conector hexagonal 4 mm
Circuit de comanda 1,2 N.m – pornit borne cu surub – cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25…400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC
suport de montare Placa
Sina
Mediu
standarde EN/IEC 60947-1
EN/IEC 60947-4-1
SR EN 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
certificari produs IECEE CB Scheme
UL
CSA
CCC
EAC
LROS (Lloyds register of shipping)
RINA
BV
DNV-GL
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C
60…70 °C cu declasare
altitudinea de functionare 0…3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5…300 Hz)
Şocuri contactor deschis (8 Gn for 11 ms)
Vibraţii contactor închis (3 Gn, 5…300 Hz)
Şocuri contactor închis (10 Gn pentru 11 ms)
inaltime 127 mm
latime 85 mm
adancime 130 mm
greutate neta 1,61 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 9,5 cm
Latime prima forma de impachetare 13,5 cm
Lungime prima forma de impachetare 14 cm
Greutate prima forma de impachetare 1,564 kg
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 5
Inaltime a doua forma de impachetare 15 cm
Latime a doua forma de impachetare 30 cm
Lungime a doua forma de impachetare 40 cm
Greutate a doua forma de impachetare 8,275 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 80
Inaltime a treia forma de impachetare 80 cm
Latime a treia forma de impachetare 80 cm
Lungime a treia forma de impachetare 60 cm
Greutate a treia forma de impachetare 140,9 kg

Brand

SCHNEIDER

Recenzii

Nu există recenzii până acum.

Fii primul care adaugi o recenzie la „Contactor, TeSys Deca, 3P(3NO), AC-3/AC-3e, <=440V, 95A, 24V AC 50/60Hz coil, screw clamp terminals LC1D95B7”

Adresa ta de email nu va fi publicată. Câmpurile obligatorii sunt marcate cu *

Quick Comparison

SettingsContactor, TeSys Deca, 3P(3NO), AC-3/AC-3e, <=440V, 95A, 24V AC 50/60Hz coil, screw clamp terminals LC1D95B7 removeTeSys D contactor 3P 9A AC-3440V - aux 1NO+1NC - 230V 50Hz removeContact Auxiliar Tesys - 1 NO sau 1 NC removeTeSys D contactor 3P 65A AC-3440V - aux 1NO+1NC - 230V 50Hz - EverLink removeTeSys D contactor 3P 12A AC-3440V - aux 1NO+1NC - 230V 50Hz removeTesys D contactor - 3P(3 NO) - AC-3 - 440 V 18 A - 230 V AC bobina LC1D18P7 remove
SKULC1D95B7LC1D09P5GVAE11LC1D65AP5LC1D12P5LC1D18P7
Rating
Price
Stock
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
AvailabilityIn StocIn StocIn StocIn StocIn StocIn Stoc
Add to cart

Citește mai mult

Citește mai mult

Citește mai mult

Citește mai mult

Citește mai mult

Citește mai mult

Description
Content
Gama TeSys
gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-3 AC-3e AC-4 AC-1
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 25...400 Hz
[Ie] curent nominal de utilizare 95 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare 125 A (at <60 °C) at <= 690 V AC-1 for circuit de alimentare 95 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 24 V c.a. 50/60 Hz
Suplimentar
putere motor kW 25 kW at 220...230 V c.a. 50 Hz (AC-3) 45 kW at 380...400 V c.a. 50 Hz (AC-3) 45 kW at 415...440 V c.a. 50 Hz (AC-3) 55 kW at 500 V c.a. 50 Hz (AC-3) 45 kW at 660...690 V c.a. 50 Hz (AC-3) 15 kW at 400 V c.a. 50 Hz (AC-4) 25 kW at 220...230 V c.a. 50 Hz (AC-3e) 45 kW at 380...400 V c.a. 50 Hz (AC-3e) 45 kW at 415...440 V c.a. 50 Hz (AC-3e) 55 kW at 500 V c.a. 50 Hz (AC-3e) 45 kW at 660...690 V c.a. 50 Hz (AC-3e)
putere motor hp 7,5 CP at 120 V c.a. 60 Hz for 1 fază motors 15 CP at 230/240 V c.a. 60 Hz for 1 fază motors 30 CP at 200/208 V c.a. 60 Hz for 3 faze motors 30 CP at 230/240 V c.a. 60 Hz for 3 faze motors 60 CP at 460/480 V c.a. 60 Hz for 3 faze motors 60 CP at 575/600 V c.a. 60 Hz for 3 faze motors
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M11
capac de protectie Cu
[Ith] curent termic conventional in aer liber 10 A (at 60 °C) for circuit de semnalizare 125 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere 1100 A at 440 V c.a. for circuit de alimentare conforming to SR EN 60947 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1
capacitate de rupere nominala 1100 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 1100 A 40 °C - 1 s for circuit de alimentare 800 A 40 °C - 10 s for circuit de alimentare 400 A 40 °C - 1 min for circuit de alimentare 135 A 40 °C - 10 min for circuit de alimentare 140 A - 100 ms for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 100 A - 1 s for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 200 A gG at <= 690 V coordination tip 1 for circuit de alimentare 160 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 0,8 mOhm - Ith 125 A 50 Hz for circuit de alimentare
puterea disipata pe pol 12,5 W AC-1 7,2 W AC-3 7,2 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 1000 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 8 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1,3 Mcycles contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20 Mcycles contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 4 Mcycles
durabilitate electrica 1,2 Mcycles 95 A AC-3 1,3 Mcycles 125 A AC-1 1,2 Mcycles 95 A AC-3e
tipul circuitului de comanda C.a. la 50/60 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0,8...1,1 Uc -40…55 °C operaţional c.a. 50 Hz 0,85...1,1 Uc -40…55 °C operaţional c.a. 60 Hz 0.3...0.6 Uc -40…70 °C eliminare c.a. 50/60 Hz 1...1.1 Uc 55…70 °C operaţional c.a. 50/60 Hz
consum de energie conectare in VA 245 VA 60 Hz cos phi 0,75 (at 20 °C) 245 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 26 VA 60 Hz cos phi 0,3 (at 20 °C) 26 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 6…10 W at 50/60 Hz
timp de functionare 20...35 ms închidere 6...20 ms deschidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conector 1 4…50 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conector 2 4…25 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conector 1 4…50 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conector 2 4…16 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conector 1 4…50 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conector 2 4…25 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de comanda 1,2 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,2 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de alimentare 12 N.m - pornit conector - cu şurubelniţa plat Ø 6 to Ø 8 mm Circuit de alimentare 12 N.m - pornit conector hexagonal 4 mm Circuit de comanda 1,2 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
suport de montare Placa Sina
Mediu
standarde EN/IEC 60947-1 EN/IEC 60947-4-1 SR EN 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4
certificari produs IECEE CB Scheme UL CSA CCC EAC LROS (Lloyds register of shipping) RINA BV DNV-GL
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Şocuri contactor deschis (8 Gn for 11 ms) Vibraţii contactor închis (3 Gn, 5...300 Hz) Şocuri contactor închis (10 Gn pentru 11 ms)
inaltime 127 mm
latime 85 mm
adancime 130 mm
greutate neta 1,61 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 9,5 cm
Latime prima forma de impachetare 13,5 cm
Lungime prima forma de impachetare 14 cm
Greutate prima forma de impachetare 1,564 kg
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 5
Inaltime a doua forma de impachetare 15 cm
Latime a doua forma de impachetare 30 cm
Lungime a doua forma de impachetare 40 cm
Greutate a doua forma de impachetare 8,275 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 80
Inaltime a treia forma de impachetare 80 cm
Latime a treia forma de impachetare 80 cm
Lungime a treia forma de impachetare 60 cm
Greutate a treia forma de impachetare 140,9 kg

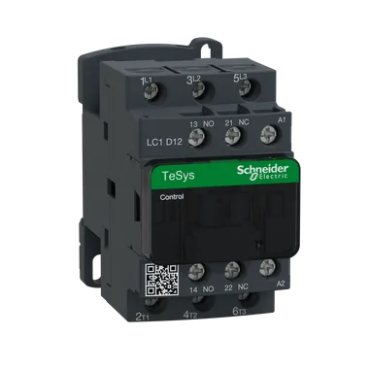

gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-1 AC-3 AC-4 AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 50 Hz Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 9 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare 25 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare 9 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 230 V c.a. 50 Hz
Suplimentar
putere motor kW 2,2 kW at 220...230 V c.a. 50 Hz (AC-3) 4 kW at 380...400 V c.a. 50 Hz (AC-3) 4 kW at 415...440 V c.a. 50 Hz (AC-3) 5,5 kW at 500 V c.a. 50 Hz (AC-3) 5,5 kW at 660...690 V c.a. 50 Hz (AC-3) 2,2 kW at 400 V c.a. 50 Hz (AC-4) 2,2 kW at 220...230 V c.a. 50 Hz (AC-3e) 4 kW at 380...400 V c.a. 50 Hz (AC-3e) 4 kW at 415...440 V c.a. 50 Hz (AC-3e) 5,5 kW at 500 V c.a. 50 Hz (AC-3e) 5,5 kW at 660...690 V c.a. 50 Hz (AC-3e)
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 25 A (at 60 °C) for circuit de alimentare 10 A (at 60 °C) for circuit de semnalizare
Irms capacitatea nominala la inchidere 250 A at 440 V for circuit de alimentare conforming to SR EN 60947 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1
capacitate de rupere nominala 250 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 30 A 40 °C - 10 min for circuit de alimentare 61 A 40 °C - 1 min for circuit de alimentare 105 A 40 °C - 10 s for circuit de alimentare 210 A 40 °C - 1 s for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 25 A gG at <= 690 V coordination tip 1 for circuit de alimentare 20 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 2,5 mOhm - Ith 25 A 50 Hz for circuit de alimentare
puterea disipata pe pol 0,2 W AC-3 1,56 W AC-1 0,2 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 15 Mcycles
durabilitate electrica 2 Mcycles 9 A AC-3 la Ue <= 440 V 0,6 Mcycles 25 A AC-1 la Ue <= 440 V 2 Mcycles 9 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz 0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz 1...1.1 Uc 60…70 °C operaţional c.a. 50 Hz
consum de energie conectare in VA 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 2…3 W at 50 Hz
timp de functionare 12...22 ms închidere 4...19 ms deschidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
suport de montare Sina Placa
Mediu
standarde EN/IEC 60947-1 IEC 60947-4-1 SR EN 60947-5-1 SR EN 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
certificari produs UL CSA CCC EAC KC LROS (Lloyds register of shipping) DNV-GL RINA BV UKCA
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Vibraţii contactor închis (4 Gn, 5...300 Hz) Şocuri contactor deschis (10 Gn pentru 11 ms) Şocuri contactor închis (15 Gn pentru 11 ms)
inaltime 77 mm
latime 45 mm
adancime 86 mm
greutate neta 0,32 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,000 cm
Latime prima forma de impachetare 9,500 cm
Lungime prima forma de impachetare 11,500 cm
Greutate prima forma de impachetare 353,300 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 20
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 7,318 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 320
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 125,091 kg
Gama TeSys TeSys Deca
nume scurt al dispozitivului GVAE
Tip produs sau componenta Bloc de contacte auxiliar
compatibilitate produs GV2P GV2RT GV2ME GV3L GV2LE GV3P GV2L
locul de montare Partea frontala
compozitie contact pol 1 NO + 1 NC
Cantitate pe set Set de 10
Suplimentar
[Ui] tensiune nominala de izolatie 300 V conformitate cu UL 60947-1 300 V conformitate cu CSA C22.2 No 15 250 V conformitate cu IEC 60947-1
[Ue] tensiune nominala de functionare 24...240 V c.a. 24...60 V c.c.
[Ith] curent termic conventional in aer liber 2,5 A
Gama TeSys TeSys Deca
Gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-4 AC-1 AC-3 AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 50 Hz Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 65 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare 80 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare 65 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 230 V c.a. 50 Hz
Suplimentare
putere motor kW 18,5 kW at 220...230 V c.a. 50 Hz (AC-3) 30 kW at 380...400 V c.a. 50 Hz (AC-3) 37 kW at 415...440 V c.a. 50 Hz (AC-3) 37 kW at 500 V c.a. 50 Hz (AC-3) 37 kW at 660...690 V c.a. 50 Hz (AC-3) 11 kW at 400 V c.a. 50 Hz (AC-4) 18,5 kW at 220...230 V c.a. 50 Hz (AC-3e) 30 kW at 380...400 V c.a. 50 Hz (AC-3e) 37 kW at 415...440 V c.a. 50 Hz (AC-3e) 37 kW at 500 V c.a. 50 Hz (AC-3e) 37 kW at 660...690 V c.a. 50 Hz (AC-3e)
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 10 A (at 60 °C) for circuit de semnalizare 80 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 1000 A at 440 V for circuit de alimentare conforming to SR EN 60947
capacitate de rupere nominala 1000 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 110 A 40 °C - 10 min for circuit de alimentare 260 A 40 °C - 1 min for circuit de alimentare 640 A 40 °C - 10 s for circuit de alimentare 900 A 40 °C - 1 s for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 125 A gG at <= 690 V coordination tip 1 for circuit de alimentare 125 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 1,5 mOhm - Ith 80 A 50 Hz for circuit de alimentare
puterea disipata pe pol 9,6 W AC-1 6,3 W AC-3 6,3 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 6 Mega cicluri
durabilitate electrica 1,4 Mega cicluri 80 A AC-1 la Ue <= 440 V 1,45 Mega cicluri 65 A AC-3 la Ue <= 440 V 1,45 Mega cicluri 65 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz 0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz 1...1.1 Uc 60…70 °C operaţional c.a. 50 Hz
consum de energie conectare in VA 160 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 15 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 4…5 W at 50 Hz
timp de functionare 4...19 ms deschidere 12...26 ms închidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 8 N.m - pornit conectori EverLink cu şurub BTR - cablu 25…35 mm² hexagonal 4 mm Circuit de alimentare 5 N.m - pornit conectori EverLink cu şurub BTR - cablu 1…25 mm² hexagonal 4 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 2,5 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
Suport de montaj Sina Placa
Mediu
standarde EN/IEC 60947-4-1 SR EN 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
Certificari produs UL CSA CCC EAC KC LROS (Lloyds register of shipping) DNV-GL RINA BV
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Vibraţii contactor închis (4 Gn, 5...300 Hz) Şocuri contactor închis (15 Gn pentru 11 ms) Şocuri contactor deschis (10 Gn pentru 11 ms)
Inaltime 122 mm
latime 55 mm
Adancime 120 mm
Greutate neta 0,86 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 6,500 cm
Latime prima forma de impachetare 14,000 cm
Lungime prima forma de impachetare 15,500 cm
Greutate prima forma de impachetare 913,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 10
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 9,380 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 160
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 158,080 kg

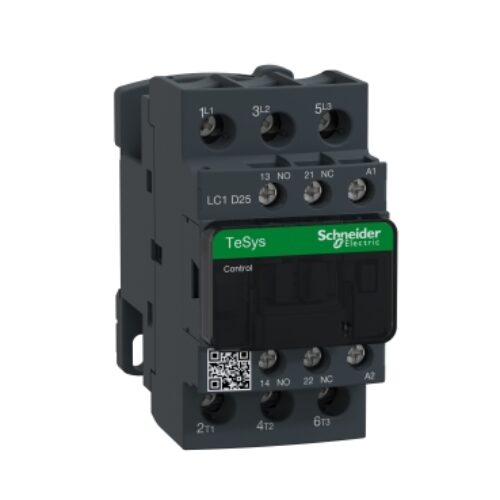

Gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-1 AC-3 AC-4 AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 50 Hz Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 25 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare 12 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare 12 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 230 V c.a. 50 Hz
Suplimentare
putere motor kW 3 kW at 220...230 V c.a. 50 Hz (AC-3) 5,5 kW at 380...400 V c.a. 50 Hz (AC-3) 5,5 kW at 415...440 V c.a. 50 Hz (AC-3) 7,5 kW at 500 V c.a. 50 Hz (AC-3) 7,5 kW at 660...690 V c.a. 50 Hz (AC-3) 3,7 kW at 400 V c.a. 50 Hz (AC-4) 3 kW at 220...230 V c.a. 50 Hz (AC-3e) 5,5 kW at 380...400 V c.a. 50 Hz (AC-3e) 5,5 kW at 415...440 V c.a. 50 Hz (AC-3e) 7,5 kW at 500 V c.a. 50 Hz (AC-3e) 7,5 kW at 660...690 V c.a. 50 Hz (AC-3e)
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 25 A (at 60 °C) for circuit de alimentare 10 A (at 60 °C) for circuit de semnalizare
Irms capacitatea nominala la inchidere 250 A at 440 V for circuit de alimentare conforming to SR EN 60947 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1
capacitate de rupere nominala 250 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 30 A 40 °C - 10 min for circuit de alimentare 61 A 40 °C - 1 min for circuit de alimentare 105 A 40 °C - 10 s for circuit de alimentare 210 A 40 °C - 1 s for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 40 A gG at <= 690 V coordination tip 1 for circuit de alimentare 25 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 2,5 mOhm - Ith 25 A 50 Hz for circuit de alimentare
puterea disipata pe pol 0,36 W AC-3 1,56 W AC-1 0,36 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 15 Mega cicluri
durabilitate electrica 2 Mega cicluri 12 A AC-3 la Ue <= 440 V 0,8 Mega cicluri 25 A AC-1 la Ue <= 440 V 2 Mega cicluri 12 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz 0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz 1...1.1 Uc 60…70 °C operaţional c.a. 50 Hz
consum de energie conectare in VA 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 2…3 W at 50 Hz
timp de functionare 12...22 ms închidere 4...19 ms deschidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
Suport de montaj Sina Placa
Mediu
standarde EN/IEC 60947-1 IEC 60947-4-1 SR EN 60947-5-1 SR EN 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
Certificari produs UL CSA CCC EAC KC LROS (Lloyds register of shipping) DNV-GL RINA BV UKCA
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Vibraţii contactor închis (4 Gn, 5...300 Hz) Şocuri contactor deschis (10 Gn pentru 11 ms) Şocuri contactor închis (15 Gn pentru 11 ms)
Inaltime 77 mm
latime 45 mm
Adancime 86 mm
Greutate neta 0,325 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,000 cm
Latime prima forma de impachetare 9,500 cm
Lungime prima forma de impachetare 11,500 cm
Greutate prima forma de impachetare 349,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 20
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 7,232 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 320
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 123,712 kg
gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-3 AC-1 AC-4 AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 25...400 Hz Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 18 A (at <60 °C) at <= 440 V c.a. AC-3 for circuit de alimentare 32 A (at <60 °C) at <= 440 V c.a. AC-1 for circuit de alimentare 18 A (at <60 °C) at <= 440 V c.a. AC-3e for circuit de alimentare
[Uc] control circuit voltage 230 V c.a. 50/60 Hz
Suplimentar
putere motor kW 4 kW at 220...230 V c.a. 50/60 Hz (AC-3) 7,5 kW at 380...400 V c.a. 50/60 Hz (AC-3) 9 kW at 415...440 V c.a. 50/60 Hz (AC-3) 10 kW at 500 V c.a. 50/60 Hz (AC-3) 10 kW at 660...690 V c.a. 50/60 Hz (AC-3) 4 kW at 400 V c.a. 50/60 Hz (AC-4) 4 kW at 220...230 V c.a. 50/60 Hz (AC-3e) 7,5 kW at 380...400 V c.a. 50/60 Hz (AC-3e) 9 kW at 415...440 V c.a. 50/60 Hz (AC-3e) 10 kW at 500 V c.a. 50/60 Hz (AC-3e) 10 kW at 660...690 V c.a. 50/60 Hz (AC-3e)
putere motor hp 1 CP at 115 V c.a. 50/60 Hz for 1 fază motors 3 CP at 230/240 V c.a. 50/60 Hz for 1 fază motors 5 CP at 200/208 V c.a. 50/60 Hz for 3 faze motors 5 CP at 230/240 V c.a. 50/60 Hz for 3 faze motors 10 CP at 460/480 V c.a. 50/60 Hz for 3 faze motors 15 CP at 575/600 V c.a. 50/60 Hz for 3 faze motors
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 10 A (at 60 °C) for circuit de semnalizare 32 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 300 A at 440 V for circuit de alimentare conforming to SR EN 60947
capacitate de rupere nominala 300 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 145 A 40 °C - 10 s for circuit de alimentare 240 A 40 °C - 1 s for circuit de alimentare 40 A 40 °C - 10 min for circuit de alimentare 84 A 40 °C - 1 min for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 50 A gG at <= 690 V coordination tip 1 for circuit de alimentare 35 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 2,5 mOhm - Ith 32 A 50 Hz for circuit de alimentare
puterea disipata pe pol 2,5 W AC-1 0,8 W AC-3 0,8 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 15 Mcycles
durabilitate electrica 1,65 Mcycles 18 A AC-3 la Ue <= 440 V 1 Mcycles 32 A AC-1 la Ue <= 440 V 1,65 Mcycles 18 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50/60 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3...0.6 Uc -40…70 °C eliminare c.a. 50/60 Hz 0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz 0,85...1,1 Uc -40…60 °C operaţional c.a. 60 Hz 1...1.1 Uc 60…70 °C operaţional c.a. 50/60 Hz
consum de energie conectare in VA 70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 2…3 W at 50/60 Hz
timp de functionare 12...22 ms închidere 4...19 ms deschidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 1 1,5…6 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 2 1,5…6 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 1 1…6 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 1 1,5…6 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 2 1,5…6 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
suport de montare Sina Placa
Mediu
standarde CSA C22.2 No 15 SR EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 SR EN 60947-5-1 UL 60947-1 IEC 60335-1
certificari produs UL LROS (Lloyds register of shipping) BV CSA GOST GL CCC DNV RINA UKCA
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Vibraţii contactor închis (4 Gn, 5...300 Hz) Şocuri contactor deschis (10 Gn pentru 11 ms) Şocuri contactor închis (15 Gn pentru 11 ms)
inaltime 77 mm
latime 45 mm
adancime 86 mm
greutate neta 0,33 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,000 cm
Latime prima forma de impachetare 9,000 cm
Lungime prima forma de impachetare 11,000 cm
Greutate prima forma de impachetare 353,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 20
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 7,307 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 320
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 124,912 kg
Weight
DimensionsNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplică
Additional information
