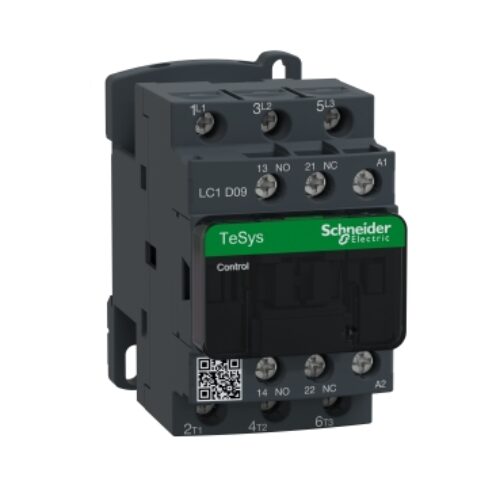

TeSys D contactor 3P 65A AC-3440V – aux 1NO+1NC – 230V 50Hz – EverLink

SKU: LC1D65AP5
In Stoc

Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Categorie:
Tag:

Descriere

Gama TeSys
TeSys Deca
Gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor
Sarcina rezistiva
categorie de utilizare AC-4
AC-1
AC-3
AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 50 Hz
Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 65 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare
80 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare
65 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 230 V c.a. 50 Hz
Suplimentare
putere motor kW 18,5 kW at 220…230 V c.a. 50 Hz (AC-3)
30 kW at 380…400 V c.a. 50 Hz (AC-3)
37 kW at 415…440 V c.a. 50 Hz (AC-3)
37 kW at 500 V c.a. 50 Hz (AC-3)
37 kW at 660…690 V c.a. 50 Hz (AC-3)
11 kW at 400 V c.a. 50 Hz (AC-4)
18,5 kW at 220…230 V c.a. 50 Hz (AC-3e)
30 kW at 380…400 V c.a. 50 Hz (AC-3e)
37 kW at 415…440 V c.a. 50 Hz (AC-3e)
37 kW at 500 V c.a. 50 Hz (AC-3e)
37 kW at 660…690 V c.a. 50 Hz (AC-3e)
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 10 A (at 60 °C) for circuit de semnalizare
80 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1
1000 A at 440 V for circuit de alimentare conforming to SR EN 60947
capacitate de rupere nominala 1000 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 110 A 40 °C – 10 min for circuit de alimentare
260 A 40 °C – 1 min for circuit de alimentare
640 A 40 °C – 10 s for circuit de alimentare
900 A 40 °C – 1 s for circuit de alimentare
100 A – 1 s for circuit de semnalizare
120 A – 500 ms for circuit de semnalizare
140 A – 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
125 A gG at <= 690 V coordination tip 1 for circuit de alimentare
125 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 1,5 mOhm – Ith 80 A 50 Hz for circuit de alimentare
puterea disipata pe pol 9,6 W AC-1
6,3 W AC-3
6,3 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 6 Mega cicluri
durabilitate electrica 1,4 Mega cicluri 80 A AC-1 la Ue <= 440 V
1,45 Mega cicluri 65 A AC-3 la Ue <= 440 V
1,45 Mega cicluri 65 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3…0.6 Uc -40…70 °C eliminare c.a. 50 Hz
0,8…1,1 Uc -40…60 °C operaţional c.a. 50 Hz
1…1.1 Uc 60…70 °C operaţional c.a. 50 Hz
consum de energie conectare in VA 160 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 15 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 4…5 W at 50 Hz
timp de functionare 4…19 ms deschidere
12…26 ms închidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni – borne Circuit de comanda: borne cu surub 2 1…2,5 mm² – cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² – cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² – cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² – cable stiffness: solid fara terminale de cablu
Circuit de alimentare: conexiune cu surub 1 1…35 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: conexiune cu surub 2 1…25 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: conexiune cu surub 1 1…35 mm² – cable stiffness: flexibil cu pini
Circuit de alimentare: conexiune cu surub 2 1…25 mm² – cable stiffness: flexibil cu pini
Circuit de alimentare: conexiune cu surub 1 1…35 mm² – cable stiffness: solid fara terminale de cablu
Circuit de alimentare: conexiune cu surub 2 1…25 mm² – cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 8 N.m – pornit conectori EverLink cu şurub BTR – cablu 25…35 mm² hexagonal 4 mm
Circuit de alimentare 5 N.m – pornit conectori EverLink cu şurub BTR – cablu 1…25 mm² hexagonal 4 mm
Circuit de comanda 1,7 N.m – pornit borne cu surub – cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,7 N.m – pornit borne cu surub – cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m – pornit borne cu surub – cu şurubelniţa pozidriv No 2
Circuit de alimentare 2,5 N.m – pornit borne cu surub – cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25…400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC
Suport de montaj Sina
Placa
Mediu
standarde EN/IEC 60947-4-1
SR EN 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60335-1
Certificari produs UL
CSA
CCC
EAC
KC
LROS (Lloyds register of shipping)
DNV-GL
RINA
BV
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat
conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C
60…70 °C cu declasare
altitudinea de functionare 0…3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5…300 Hz)
Vibraţii contactor închis (4 Gn, 5…300 Hz)
Şocuri contactor închis (15 Gn pentru 11 ms)
Şocuri contactor deschis (10 Gn pentru 11 ms)
Inaltime 122 mm
latime 55 mm
Adancime 120 mm
Greutate neta 0,86 kg
