Content
Gama
Easy9
Tip produs sau componenta

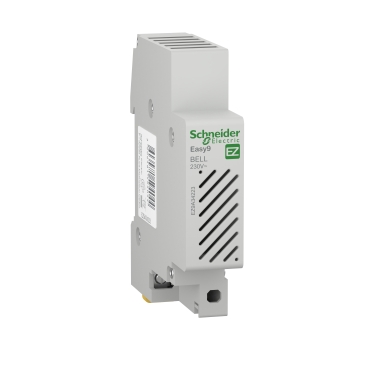

Bell
Suplimentare
[Ui] tensiune nominala de izolatie
250 V
[Us] tensiune de alimentare nominala
230 V c.a. la 50 Hz
putere consumata
5 VA
mod de montare
Clipsabil
suport de montare
Sina DIN
pieptene bare de distributie pe categorii de compatibilitate
Nu
Numar de pasi de 9mm pe rand
2
inaltime
81 mm
latime
18 mm
adancime
66 mm
greutate produs
77 g
culoare
Gri
terminal auxiliar de conectare
Terminal tunelflexibil 1…2,5 mm²
terminal tunelrigid 1…2,5 mm²
lungimea de dezizolare a cablului
12 mm
cuplu de strangere
1 N.m
Mediu
Standarde
EN/IEC 62080
etichete privind calitatea
CE
CMIM
grad de protectie IP
IP20 conforming to SR EN 60529
IP40 (carcasa modulara) conforming to SR EN 60529
grad de protectie IK
IK04
grad de poluare
2
categorie de supratensiune
II
umiditate relativa
95 % la 55 °C
temperatura ambientala de functionare
-10…40 °C
temperatura de depozitare
-25…60 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare
PCE
Numar unitati in prima forma de impachetare
1
Inaltime prima forma de impachetare
2,000 cm
Latime prima forma de impachetare
6,600 cm
Lungime prima forma de impachetare
8,500 cm
Greutate prima forma de impachetare
59,000 g
Unitate de masura pentru a doua forma de impachetare
BB1
Numar unitati in a doua forma de impachetare
12
Inaltime a doua forma de impachetare
8,200 cm
Latime a doua forma de impachetare
10,000 cm
Lungime a doua forma de impachetare
22,500 cm
Greutate a doua forma de impachetare
764,000 g
Unitate de masura pentru a treia forma de impachetare
S03
Numar unitati in a treia forma de impachetare
144
Inaltime a treia forma de impachetare
30,000 cm
Latime a treia forma de impachetare
30,000 cm
Lungime a treia forma de impachetare
40,000 cm
Greutate a treia forma de impachetare
9,960 kg
Garanție contractuala
Garantie
18 luni
gama
Easy9
tip produs sau componenta
Residual current breaker with overcurrent protection (RCBO)
Poli
3P + N
pozitie neutrului
Stanga
numarul polilor protejati
3
[In] curent nominal
16 A
tip retea electrica
C.a.
tehnologie unitate de declansare
Termo-magnetic
cod pentru curba
C
sensibilitatea legaturii la pamant
30 mA
temporizare protectie pentru scurgeri la pamant
Instantaneu
clasa de protectie pentru scurgeri la pamant
Type AC
capacitate de rupere
4500 A
Suplimentare
domeniu de utilizare al dispozitivului
Protectie
locatia dispozitivului in sistem
Iesire
frecventa retea electrica
50 Hz
[Ue] tensiunea de functionare
400 V c.a. 50 Hz
limita de declansare magnetica
5...10 x In
capacitate nominala de rupere si realizare
4500 A
[Uimp] tensiune nominala de tinere la impuls
4 kV
indicator de pozitie contact
Da
tip de control
Comutare
suport de montare
Sina DIN
mod de montare
Clipsabil
pasi de 9 mm
10
inaltime
91 mm
latime
90 mm
adancime
72,5 mm
durabilitate mecanica
10000 cic
durabilitate electrica
4000 cic
conexiuni - borne
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil
cuplu de strangere
2 N.m sus sau jos
protectie de scurgere la pamant
Inglobat
Mediu
standarde
SR EN 61009-1
grad de protectie IP
IP20
IP40 (carcasa modulara)
tropicalizare
2 conformitate cu IEC 60068-2-30
umiditate relativa
95 % la 55 °C
temperatura ambientala de functionare
-5…60 °C
temperatura de depozitare
-40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare
PCE
Numar unitati in prima forma de impachetare
1
Inaltime prima forma de impachetare
8,5 cm
Latime prima forma de impachetare
11,5 cm
Lungime prima forma de impachetare
12,5 cm
Greutate prima forma de impachetare
552 g
Unitate de masura pentru a doua forma de impachetare
S03
Numar unitati in a doua forma de impachetare
16
Inaltime a doua forma de impachetare
30 cm
Latime a doua forma de impachetare
30 cm
Lungime a doua forma de impachetare
40 cm
Greutate a doua forma de impachetare
9,261 kg
Unitate de masura pentru a treia forma de impachetare
P12
Numar unitati in a treia forma de impachetare
128
Inaltime a treia forma de impachetare
45 cm
Latime a treia forma de impachetare
80 cm
Lungime a treia forma de impachetare
120 cm
Greutate a treia forma de impachetare
86,088 kg
Garanție contractuala
Garantie
18 luni
Gama
Easy9
domeniu de utilizare al dispozitivului
Protectie
Tip produs sau componenta
Miniature circuit-breaker
Poli
1P + N
numarul polilor protejati
1
[In] curent nominal
32 A
Tip retea electrica
C.a.
tehnologie unitate de declansare
Termo-magnetic
cod pentru curba
C
capacitate de rupere
4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1
adecvare pentru izolatie
Da conformitate cu SR EN 60898-1
Suplimentare
frecventa retea electrica
50 Hz
[Ue] tensiune nominala de functionare
230 V c.a. 50 Hz
limita de declansare magnetica
5...10 x In
clasa de limitare
3
[Ui] tensiune nominala de izolatie
440 V
[Uimp] tensiune nominala de tinere la impuls
4 kV
indicator de pozitie contact
Da
tip de control
Comutare
semnalizare locala
Fara
mod de montare
Clipsabil
suport de montare
Sina DIN
Numar de pasi de 9mm pe rand
2
inaltime
81 mm
latime
18 mm
adancime
78 mm
durabilitate mecanica
10000 cic
durabilitate electrica
4000 cic
conexiuni - borne
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil
cuplu de strangere
2 N.m sus sau jos
protectie de scurgere la pamant
Fara
Mediu
Standarde
SR EN 60898-1
grad de protectie IP
IP20
IP40 (carcasa modulara)
grad de poluare
2
categorie de supratensiune
III
tropicalizare
2 conformitate cu IEC 60068-2-30
umiditate relativa
95 % la 55 °C
temperatura ambientala de functionare
-25…60 °C
temperatura de depozitare
-40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare
PCE
Numar unitati in prima forma de impachetare
1
Inaltime prima forma de impachetare
2 cm
Latime prima forma de impachetare
7,5 cm
Lungime prima forma de impachetare
8,5 cm
Greutate prima forma de impachetare
119 g
Unitate de masura pentru a doua forma de impachetare
BB1
Numar unitati in a doua forma de impachetare
12
Inaltime a doua forma de impachetare
7,5 cm
Latime a doua forma de impachetare
9 cm
Lungime a doua forma de impachetare
22,5 cm
Greutate a doua forma de impachetare
1,478 kg
Unitate de masura pentru a treia forma de impachetare
S03
Numar unitati in a treia forma de impachetare
144
Inaltime a treia forma de impachetare
30 cm
Latime a treia forma de impachetare
30 cm
Lungime a treia forma de impachetare
40 cm
Greutate a treia forma de impachetare
18,147 kg
Garanție contractuala
Garantie
18 luni
gama
Easy9
domeniu de utilizare al dispozitivului
Protectie
tip produs sau componenta
Miniature circuit-breaker
Poli
1P + N
numarul polilor protejati
1
[In] curent nominal
10 A
tip retea electrica
C.a.
tehnologie unitate de declansare
Termo-magnetic
cod pentru curba
C
capacitate de rupere
4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1
adecvare pentru izolatie
Da conformitate cu SR EN 60898-1
Suplimentare
frecventa retea electrica
50 Hz
[Ue] tensiune nominala de functionare
230 V c.a. 50 Hz
limita de declansare magnetica
5...10 x In
clasa de limitare
3
[Ui] tensiune nominala de izolatie
440 V
[Uimp] tensiune nominala de tinere la impuls
4 kV
indicator de pozitie contact
Da
tip de control
Comutare
semnalizare locala
Fara
mod de montare
Clipsabil
suport de montare
Sina DIN
pasi de 9 mm
2
inaltime
81 mm
latime
18 mm
adancime
78 mm
durabilitate mecanica
10000 cic
durabilitate electrica
4000 cic
conexiuni - borne
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil
cuplu de strangere
2 N.m sus sau jos
protectie de scurgere la pamant
Fara
Mediu
standarde
SR EN 60898-1
grad de protectie IP
IP20
IP40 (carcasa modulara)
grad de poluare
2
categorie de supratensiune
III
tropicalizare
2 conformitate cu IEC 60068-2-30
umiditate relativa
95 % la 55 °C
temperatura ambientala de functionare
-25…60 °C
temperatura de depozitare
-40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare
PCE
Numar unitati in prima forma de impachetare
1
Inaltime prima forma de impachetare
2,000 cm
Latime prima forma de impachetare
7,500 cm
Lungime prima forma de impachetare
9,000 cm
Greutate prima forma de impachetare
112,000 g
Unitate de masura pentru a doua forma de impachetare
BB1
Numar unitati in a doua forma de impachetare
12
Inaltime a doua forma de impachetare
8,000 cm
Latime a doua forma de impachetare
9,000 cm
Lungime a doua forma de impachetare
22,500 cm
Greutate a doua forma de impachetare
1,369 kg
Unitate de masura pentru a treia forma de impachetare
S03
Numar unitati in a treia forma de impachetare
144
Inaltime a treia forma de impachetare
30,000 cm
Latime a treia forma de impachetare
30,000 cm
Lungime a treia forma de impachetare
40,000 cm
Greutate a treia forma de impachetare
16,861 kg
Garanție contractuala
Garantie
18 luni
Afiseaza mai
PARAMETRU
VALOARE
Capac/ușă transparentă
DA
Lățime
215
Adâncime
112
Șină DIN
DA
Număr RAL
Versiune EMC
NU
Număr de rânduri
1
Distanța dintre echipamentele modulare
8
Material carcasă
Plastic
Adâncime montare
0
Cu placă de montare
NU
Extensie posibilă
NU
Culoare
Alb
Metodă de montare
Montaj aparent
Înălțime
236
Cu lacăt
NU
Tipul capacului
Ușă
Modelul capacului
Închis
Grad de protecție (IP)
IP40
Gama de produse
Easy9
tip produs sau componenta
Bobină de supratensiune
nume scurt al dispozitivului
MSU
tensiune circuit de comanda
230 V c.a. 50 Hz
tip de control
Comutare
pasi de 9 mm
2
Suplimentare
compatibilitate gama
Easy9 miniature circuit-breaker
Easy9 residual current breaker with overcurrent protection (RCBO)
[Ui] tensiune nominala de izolatie
400 V
[Uimp] tensiune nominala de tinere la impuls
4 kV
puterea consumata la mentinere in VA
0,046 VA
varf de putere in VA
128 VA
mod de montare
Clipsabil
suport de montare
Sina DIN
inaltime
81 mm
latime
18 mm
adancime
68 mm
greutate produs
66 g
culoare
Gri (RAL 7035)
durabilitate mecanica
20000 cic
durabilitate electrica
10000 cic
conexiuni - borne
Borna cu clema cu surub (partea inferioara)1,5…2,5 mm² - rigid
Borna cu clema cu surub (partea inferioara)1,5 mm² - flexibil
lungimea de dezizolare a cablului
9 mm
cuplu de strangere
1 N.m
Mediu
standarde
EN 50550
etichete privind calitatea
CE
CMIM
grad de protectie IP
IP20
IP40
grad de protectie IK
IK05
grad de poluare
3
categorie de supratensiune
III
umiditate relativa
95 % la 55 °C
temperatura ambientala de functionare
-35…70 °C
temperatura de depozitare
-40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare
PCE
Numar unitati in prima forma de impachetare
1
Inaltime prima forma de impachetare
2,9 cm
Latime prima forma de impachetare
7,95 cm
Lungime prima forma de impachetare
9,23 cm
Greutate prima forma de impachetare
72,987 g
Unitate de masura pentru a doua forma de impachetare
BB1
Numar unitati in a doua forma de impachetare
8
Inaltime a doua forma de impachetare
9 cm
Latime a doua forma de impachetare
10 cm
Lungime a doua forma de impachetare
27,8 cm
Greutate a doua forma de impachetare
641,3 g
Unitate de masura pentru a treia forma de impachetare
S03
Numar unitati in a treia forma de impachetare
72
Inaltime a treia forma de impachetare
30 cm
Latime a treia forma de impachetare
30 cm
Lungime a treia forma de impachetare
40 cm
Greutate a treia forma de impachetare
6,213 kg
Recenzii
Nu există recenzii până acum.
