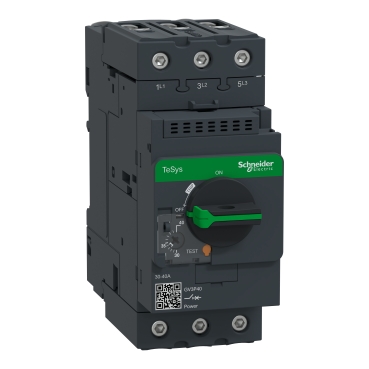

Tesys GV3-intreruptor termo-magnetic – 30…40A – Conectori BTR everlink

SKU: GV3P40
In Stoc

776,89 lei

In Stoc
Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Categorie:
Tags:

Descriere

Specificatii

Principal
Gama TeSys Deca
nume produs TeSys GV3
TeSys Deca
Tip produs sau componenta Motor circuit breaker
nume scurt al dispozitivului GV3P
aplicatie a dispozitivului Motor protection
tehnologie unitate de declansare Termo-magnetic
Suplimentar
descriere poli 3P
Tip retea electrica C.a.
categorie de utilizare AC-3 conformitate cu IEC 60947-4-1
frecventa retea 50/60 Hz conformitate cu IEC 60947-4-1
mod de fixare Sina DIN simetrica, 35 mm prinse
Panou înşurubat (with 3 x M4 screws)
putere motor kW 18,5 kW la 400/415 V c.a. 50/60 Hz
22 kW la 500 V c.a. 50/60 Hz
37 kW la 690 V c.a. 50/60 Hz
capacitate de rupere 100 kA Icu la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 kA Icu la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
12 kA Icu la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
6 kA Icu la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Ics] capacitatea nominala de rupere la scurtcircuit 100 % la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
100 % la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
100 % la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 % la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 % la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
tip de control Maner rotativ
[In] curent nominal 40 A
domeniul de reglare a protectiei termice 30…40 A conformitate cu IEC 60947-4-1
curent magnetic de declansare 560 A
[Ith] curent termic conventional in aer liber 40 A conformitate cu IEC 60947-4-1
[Ue] tensiune nominala de functionare 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947-2
sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1
adecvare pentru izolatie Da conformitate cu IEC 60947-1
puterea disipata pe pol 8 W
durabilitate mecanica 50000 cic
durabilitate electrica 50000 cic pentru AC-3 la 415 V In
dificultate nominala Continuu conformitate cu IEC 60947-4-1
cuplu de strangere 5 N.m – pornit borna cu clema cu surub
latime 55 mm
inaltime 132 mm
adancime 136 mm
greutate neta 0,96 kg
culoare Gri inchis
Mediu
standarde SR EN 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
certificari produs CCC
UL
CSA
EAC
ATEX
LROS (Lloyds register of shipping)
BV
ABS
DNV-GL
UKCA
grad de protectie IK IK09 cofret
grad de protectie IP IP20 conformitate cu SR EN 60529
încercare climatică Conformitate cu IACS E10
temperatura ambietala pentru depozitare -40…80 °C
rezistenta la foc 960 °C conformitate cu IEC 60695-2-11
temperatura ambientala de utilizare -20…60 °C
rezistenta mecanica Şocuri 15 Gn pentru 11 ms contactor deschis
Şocuri 30 Gn for 11 ms contactor închis
Vibraţii 4 Gn, 5…300 Hz
altitudinea de functionare 3000 m
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 16,000 cm
Latime prima forma de impachetare 6,500 cm
Lungime prima forma de impachetare 14,600 cm
Greutate prima forma de impachetare 983,000 g
Unitate de masura pentru a doua forma de impachetare P06
Numar unitati in a doua forma de impachetare 120
Inaltime a doua forma de impachetare 75,000 cm
Latime a doua forma de impachetare 60,000 cm
Lungime a doua forma de impachetare 80,000 cm
Greutate a doua forma de impachetare 133,960 kg
Garanție contractuală
Garantie 18 luni

Brand

SCHNEIDER

Recenzii

Nu există recenzii până acum.

Fii primul care adaugi o recenzie la „Tesys GV3-intreruptor termo-magnetic – 30…40A – Conectori BTR everlink”

Adresa ta de email nu va fi publicată. Câmpurile obligatorii sunt marcate cu *

Quick Comparison

SettingsTesys GV3-intreruptor termo-magnetic - 30…40A - Conectori BTR everlink removeActi9, C120N, intreruptor, 4P, 100A, curba C, A9N18374 removeMotor circuit breaker, TeSys deca, 3P, 2.5-4 A, thermal magnetic, screw clamp terminals removeMotor circuit breaker, TeSys deca, 3P, 1.6-2.5 A, thermal magnetic, screw clamp terminals remove108340, Întreruptor, diferențial, Ex9L-N, 4P, 40A, 300mA removeActi9, C120N, intreruptor, 4P, 125A, curba C, A9N18376 remove
SKUGV3P40A9N18374GV2ME08APGV2ME07AP108340A9N18376
Rating
Price776,89 lei91,56 lei
Stock
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
AvailabilityIn StocIn StocIn StocIn StocIn StocIn Stoc
Add to cart

Adaugă în coș

Citește mai mult

Citește mai mult

Citește mai mult

Adaugă în coș

Citește mai mult

Description
Content

Specificatii

Principal
Gama TeSys Deca
nume produs TeSys GV3 TeSys Deca
Tip produs sau componenta Motor circuit breaker
nume scurt al dispozitivului GV3P
aplicatie a dispozitivului Motor protection
tehnologie unitate de declansare Termo-magnetic
Suplimentar
descriere poli 3P
Tip retea electrica C.a.
categorie de utilizare AC-3 conformitate cu IEC 60947-4-1
frecventa retea 50/60 Hz conformitate cu IEC 60947-4-1
mod de fixare Sina DIN simetrica, 35 mm prinse Panou înşurubat (with 3 x M4 screws)
putere motor kW 18,5 kW la 400/415 V c.a. 50/60 Hz 22 kW la 500 V c.a. 50/60 Hz 37 kW la 690 V c.a. 50/60 Hz
capacitate de rupere 100 kA Icu la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 kA Icu la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 12 kA Icu la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 6 kA Icu la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Ics] capacitatea nominala de rupere la scurtcircuit 100 % la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 100 % la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 100 % la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 % la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 % la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
tip de control Maner rotativ
[In] curent nominal 40 A
domeniul de reglare a protectiei termice 30…40 A conformitate cu IEC 60947-4-1
curent magnetic de declansare 560 A
[Ith] curent termic conventional in aer liber 40 A conformitate cu IEC 60947-4-1
[Ue] tensiune nominala de functionare 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947-2
sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1
adecvare pentru izolatie Da conformitate cu IEC 60947-1
puterea disipata pe pol 8 W
durabilitate mecanica 50000 cic
durabilitate electrica 50000 cic pentru AC-3 la 415 V In
dificultate nominala Continuu conformitate cu IEC 60947-4-1
cuplu de strangere 5 N.m - pornit borna cu clema cu surub
latime 55 mm
inaltime 132 mm
adancime 136 mm
greutate neta 0,96 kg
culoare Gri inchis
Mediu
standarde SR EN 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
certificari produs CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV ABS DNV-GL UKCA
grad de protectie IK IK09 cofret
grad de protectie IP IP20 conformitate cu SR EN 60529
încercare climatică Conformitate cu IACS E10
temperatura ambietala pentru depozitare -40…80 °C
rezistenta la foc 960 °C conformitate cu IEC 60695-2-11
temperatura ambientala de utilizare -20…60 °C
rezistenta mecanica Şocuri 15 Gn pentru 11 ms contactor deschis Şocuri 30 Gn for 11 ms contactor închis Vibraţii 4 Gn, 5...300 Hz
altitudinea de functionare 3000 m
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 16,000 cm
Latime prima forma de impachetare 6,500 cm
Lungime prima forma de impachetare 14,600 cm
Greutate prima forma de impachetare 983,000 g
Unitate de masura pentru a doua forma de impachetare P06
Numar unitati in a doua forma de impachetare 120
Inaltime a doua forma de impachetare 75,000 cm
Latime a doua forma de impachetare 60,000 cm
Lungime a doua forma de impachetare 80,000 cm
Greutate a doua forma de impachetare 133,960 kg
Garanție contractuală
Garantie 18 luni
gama de produse C120
Gama Acti 9
nume produs C120
Tip produs sau componenta Miniature circuit-breaker
nume scurt al dispozitivului C120N
aplicatie a dispozitivului Distributie
descriere poli 4P
numarul polilor protejati 4
[In] calibru 100 A la 30 °C
Tip retea electrica C.a.
tehnologie unitate de declansare Termo-magnetic
cod pentru curba C
capacitate de rupere 10000 A Icn la 230...400 V c.a. 50/60 Hz conformitate cu EN/IEC 60898-1 6 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 20 kA Icu la 220...240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 10 kA Icu la 380...415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 10 kA Icu la <= 500 V c.c. conformitate cu SR EN 60947-2
adecvare pentru izolatie Da conformitate cu SR EN 60947-2
Suplimentar
frecventa retea electrica 50/60 Hz
[Ue] tensiune nominala de functionare 380...415 V c.a. 50/60 Hz <= 500 V c.c. 220...240 V c.a. 50/60 Hz 440 V c.a. 50/60 Hz 230...400 V c.a. 50/60 Hz
limita de declansare magnetica 5...10 x In
[Ics] capacitatea nominala de rupere in serviciu 7500 A 75 % conformitate cu EN/IEC 60898-1 - 230...400 V c.a. 50/60 Hz 4,5 kA 75 % conformitate cu SR EN 60947-2 - 440 V c.a. 50/60 Hz 7,5 kA 75 % conformitate cu SR EN 60947-2 - 380...415 V c.a. 50/60 Hz 15 kA 75 % conformitate cu SR EN 60947-2 - 220...240 V c.a. 50/60 Hz 10 kA 100 % conformitate cu SR EN 60947-2 - <= 500 V c.c.
clasa de limitare 3 conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune nominala de tinere la impuls 6 kV conformitate cu SR EN 60947-2
indicator de pozitie contact Da
tip de control Comutare
semnalizare locala Indicatie ON/OFF
mod de montare Clipsabil
suport de montare Sina DIN simetrica, 35 mm
pieptene bare de distributie pe categorii de compatibilitate Da
Numar de pasi de 9mm pe rand 12
inaltime 81 mm
latime 108 mm
adancime 73 mm
greutate neta 0,82 kg
culoare Alb
durabilitate mecanica 20000 cic
durabilitate electrica 5000 cic conformitate cu SR EN 60947-2
descriere optiuni de blocare Handle sealable with cable diameter 0.7mm in OFF or ON position
conexiuni - borne Borne tip tunel1…50 mm² rigid Borne tip tunel1,5…35 mm² flexibil
lungimea de dezizolare a cablului 15 mm
cuplu de strangere 3,5 N.m
protectie de scurgere la pamant Cutie de borne separata
Mediu
standarde SR EN 60947-2 EN/IEC 60898-1
certificari produs EAC
grad de protectie IP IP20 conformitate cu SR EN 60529
grad de poluare 3 conformitate cu SR EN 60947-2
categorie de supratensiune IV
tropicalizare 2 conformitate cu SR EN 60068-1
umiditate relativa 95 % la 55 °C
altitudine de functionare 2000 m
temperatura ambientala de functionare -25…70 °C
temperatura ambietala pentru depozitare -40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 7,5 cm
Latime prima forma de impachetare 8,8 cm
Lungime prima forma de impachetare 10,8 cm
Greutate prima forma de impachetare 772 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 3
Inaltime a doua forma de impachetare 10 cm
Latime a doua forma de impachetare 9 cm
Lungime a doua forma de impachetare 33 cm
Greutate a doua forma de impachetare 2,378 kg
Unitate de masura pentru a treia forma de impachetare S03
Numar unitati in a treia forma de impachetare 18
Inaltime a treia forma de impachetare 30 cm
Latime a treia forma de impachetare 30 cm
Lungime a treia forma de impachetare 40 cm
Greutate a treia forma de impachetare 14,755 kg
Garanție contractuală
Garantie 18 luni

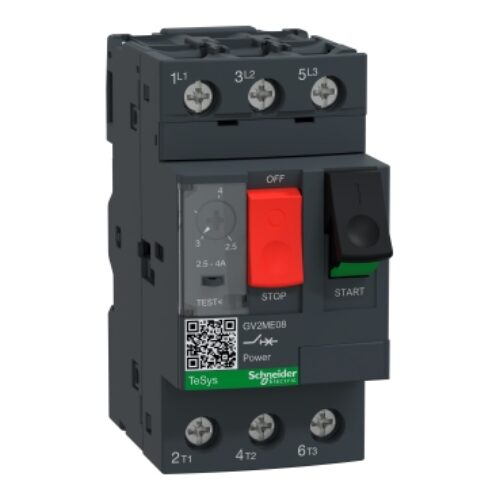

Gama TeSys Deca
nume produs TeSys GV2 TeSys Deca
Tip produs sau componenta Motor circuit breaker
nume scurt al dispozitivului GV2ME
aplicatie a dispozitivului Motor protection
tehnologie unitate de declansare Termo-magnetic
Suplimentar
descriere poli 3P
Tip retea electrica C.a.
categorie de utilizare Categoria A conformitate cu SR EN 60947-2 AC-3 conformitate cu IEC 60947-4-1
frecventa retea 50 Hz
mod de fixare Sina DIN simetrica, 35 mm prinse Panou înşurubat (with adaptor plate)
putere motor kW 1,1…1,5 kW la 400/415 V c.a. 50 Hz 1,5…2,2 kW la 500 V c.a. 50 Hz 2,2…3 kW la 690 V c.a. 50 Hz
capacitate de rupere 100 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2 3 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ics] capacitatea nominala de rupere la scurtcircuit 100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2 75 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
tip de control Intrerupator cu revenire
[In] curent nominal 4 A
domeniul de reglare a protectiei termice 2,5…4 A conformitate cu IEC 60947-4-1
curent magnetic de declansare 51 A
[Ith] curent termic conventional in aer liber 4 A conformitate cu IEC 60947-4-1
[Ue] tensiune nominala de functionare 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947-2
sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1
adecvare pentru izolatie Da conformitate cu IEC 60947-1
puterea disipata pe pol 2,5 W
durabilitate mecanica 100000 cic
durabilitate electrica 100000 cic pentru AC-3 la 415 V In
dificultate nominala Continuu conformitate cu IEC 60947-4-1
cuplu de strangere 1,7 N.m - pornit borna cu clema cu surub
latime 45 mm
inaltime 89 mm
adancime 78,5 mm
greutate neta 0,26 kg
culoare Gri inchis
Mediu
standarde SR EN 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
certificari produs CCC UL CSA EAC ATEX UKCA IECEE CB Scheme
grad de protectie IK IK04
grad de protectie IP IP20 conformitate cu SR EN 60529
încercare climatică Conformitate cu IACS E10
temperatura ambietala pentru depozitare -40…80 °C
rezistenta la foc 960 °C conformitate cu IEC 60695-2-11
temperatura ambientala de utilizare -20…60 °C
rezistenta mecanica Şocuri 30 Gn for 11 ms Vibraţii 5 Gn, 5...150 Hz
altitudinea de functionare 2000 m
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 4,5 cm
Latime prima forma de impachetare 8,5 cm
Lungime prima forma de impachetare 9,5 cm
Greutate prima forma de impachetare 258,0 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 24
Inaltime a doua forma de impachetare 15,0 cm
Latime a doua forma de impachetare 30,0 cm
Lungime a doua forma de impachetare 40,0 cm
Greutate a doua forma de impachetare 6,42 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 384
Inaltime a treia forma de impachetare 75,0 cm
Latime a treia forma de impachetare 80,0 cm
Lungime a treia forma de impachetare 60,0 cm
Greutate a treia forma de impachetare 110,72 kg
Gama TeSys Deca
nume produs TeSys GV2 TeSys Deca
Tip produs sau componenta Motor circuit breaker
nume scurt al dispozitivului GV2ME
aplicatie a dispozitivului Motor protection
tehnologie unitate de declansare Termo-magnetic
Suplimentar
descriere poli 3P
Tip retea electrica C.a.
categorie de utilizare Categoria A conformitate cu SR EN 60947-2 AC-3 conformitate cu IEC 60947-4-1
frecventa retea 50 Hz
mod de fixare Sina DIN simetrica, 35 mm prinse Panou înşurubat (with adaptor plate)
putere motor kW 0,75 kW la 400/415 V c.a. 50 Hz 1,1 kW la 500 V c.a. 50 Hz 1,5 kW la 690 V c.a. 50 Hz
capacitate de rupere 100 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2 3 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ics] capacitatea nominala de rupere la scurtcircuit 100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2 75 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
tip de control Intrerupator cu revenire
[In] curent nominal 2,5 A
domeniul de reglare a protectiei termice 1,6…2,5 A conformitate cu IEC 60947-4-1
curent magnetic de declansare 33,5 A
[Ith] curent termic conventional in aer liber 2,5 A conformitate cu IEC 60947-4-1
[Ue] tensiune nominala de functionare 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947-2
sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1
adecvare pentru izolatie Da conformitate cu IEC 60947-1
puterea disipata pe pol 2,5 W
durabilitate mecanica 100000 cic
durabilitate electrica 100000 cic pentru AC-3 la 415 V In
dificultate nominala Continuu conformitate cu IEC 60947-4-1
cuplu de strangere 1,7 N.m - pornit borna cu clema cu surub
latime 45 mm
inaltime 89 mm
adancime 78,5 mm
greutate neta 0,26 kg
culoare Gri inchis
Mediu
standarde SR EN 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
certificari produs CCC UL CSA EAC ATEX UKCA IECEE CB Scheme
grad de protectie IK IK04
grad de protectie IP IP20 conformitate cu SR EN 60529
încercare climatică Conformitate cu IACS E10
temperatura ambietala pentru depozitare -40…80 °C
rezistenta la foc 960 °C conformitate cu IEC 60695-2-11
temperatura ambientala de utilizare -20…60 °C
rezistenta mecanica Şocuri 30 Gn for 11 ms Vibraţii 5 Gn, 5...150 Hz
altitudinea de functionare 2000 m
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,000 cm
Latime prima forma de impachetare 8,500 cm
Lungime prima forma de impachetare 9,500 cm
Greutate prima forma de impachetare 253,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 24
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 6,318 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 384
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 109,088 kg

Caracteristici

PARAMETRU VALOARE
Tensiune nominală 400
Frecvență 50 Hz
Curent nominal 40
Metodă de montare Șină DIN
Protecție selectivă NU
Adâncime montare 79
Tipul curentului de scurgere AC
Capacitatea de descărcare 3
Se pot monta echipamente suplimentare NU
Mărime constructivă (conform DIN 43880) 4
Număr poli (total) 4
Curent nominal de defect 0.3
Capacitate de rupere la scurtcircuit (Icw) 6
Grad de protecție (IP) IP20
Distanța dintre echipamentele modulare 4
Temporizare la declanșare NU
gama de produse C120
Gama Acti 9
nume produs C120
Tip produs sau componenta Miniature circuit-breaker
nume scurt al dispozitivului C120N
aplicatie a dispozitivului Distributie
descriere poli 4P
numarul polilor protejati 4
[In] calibru 125 A la 30 °C
Tip retea electrica C.a.
tehnologie unitate de declansare Termo-magnetic
cod pentru curba C
capacitate de rupere 10000 A Icn la 230...400 V c.a. 50/60 Hz conformitate cu EN/IEC 60898-1 6 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 20 kA Icu la 220...240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 10 kA Icu la 380...415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 10 kA Icu la <= 500 V c.c. conformitate cu SR EN 60947-2
adecvare pentru izolatie Da conformitate cu SR EN 60947-2
Suplimentar
frecventa retea electrica 50/60 Hz
[Ue] tensiune nominala de functionare 380...415 V c.a. 50/60 Hz <= 500 V c.c. 220...240 V c.a. 50/60 Hz 440 V c.a. 50/60 Hz 230...400 V c.a. 50/60 Hz
limita de declansare magnetica 5...10 x In
[Ics] capacitatea nominala de rupere in serviciu 7500 A 75 % conformitate cu EN/IEC 60898-1 - 230...400 V c.a. 50/60 Hz 4,5 kA 75 % conformitate cu SR EN 60947-2 - 440 V c.a. 50/60 Hz 7,5 kA 75 % conformitate cu SR EN 60947-2 - 380...415 V c.a. 50/60 Hz 15 kA 75 % conformitate cu SR EN 60947-2 - 220...240 V c.a. 50/60 Hz 10 kA 100 % conformitate cu SR EN 60947-2 - <= 500 V c.c.
clasa de limitare 3 conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune nominala de tinere la impuls 6 kV conformitate cu SR EN 60947-2
indicator de pozitie contact Da
tip de control Comutare
semnalizare locala Indicatie ON/OFF
mod de montare Clipsabil
suport de montare Sina DIN simetrica, 35 mm
pieptene bare de distributie pe categorii de compatibilitate Da
Numar de pasi de 9mm pe rand 12
inaltime 81 mm
latime 108 mm
adancime 73 mm
greutate neta 0,82 kg
culoare Alb
durabilitate mecanica 20000 cic
durabilitate electrica 5000 cic conformitate cu SR EN 60947-2
descriere optiuni de blocare Handle sealable with cable diameter 0.7mm in OFF or ON position
conexiuni - borne Borne tip tunel1…50 mm² rigid Borne tip tunel1,5…35 mm² flexibil
lungimea de dezizolare a cablului 15 mm
cuplu de strangere 3,5 N.m
protectie de scurgere la pamant Cutie de borne separata
Mediu
standarde SR EN 60947-2 EN/IEC 60898-1
certificari produs EAC
grad de protectie IP IP20 conformitate cu SR EN 60529
grad de poluare 3 conformitate cu SR EN 60947-2
categorie de supratensiune IV
tropicalizare 2 conformitate cu SR EN 60068-1
umiditate relativa 95 % la 55 °C
altitudine de functionare 2000 m
temperatura ambientala de functionare -25…70 °C
temperatura ambietala pentru depozitare -40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 7,6 cm
Latime prima forma de impachetare 8,6 cm
Lungime prima forma de impachetare 10,6 cm
Greutate prima forma de impachetare 776 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 3
Inaltime a doua forma de impachetare 8,4 cm
Latime a doua forma de impachetare 9,4 cm
Lungime a doua forma de impachetare 33,2 cm
Greutate a doua forma de impachetare 2,39 kg
Unitate de masura pentru a treia forma de impachetare S03
Numar unitati in a treia forma de impachetare 18
Inaltime a treia forma de impachetare 30 cm
Latime a treia forma de impachetare 30 cm
Lungime a treia forma de impachetare 40 cm
Greutate a treia forma de impachetare 14,87 kg
Garanție contractuală
Garantie 18 months
Weight
DimensionsNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplică
Additional information
